45°傾斜給油口砲金製
直立でも45°傾斜でもOK

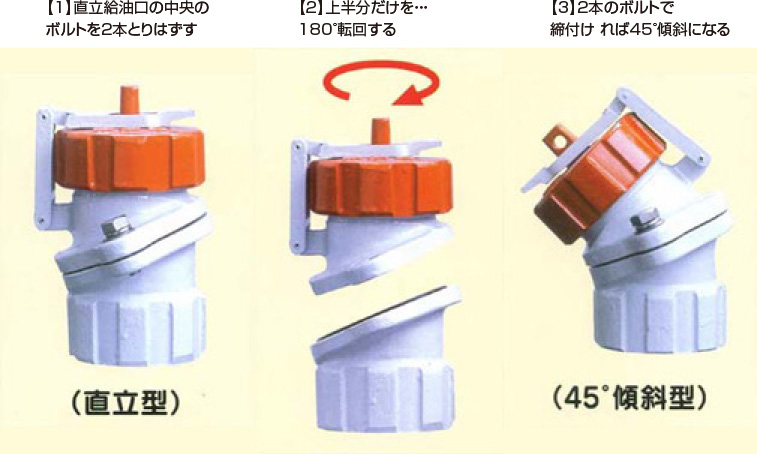

この給油口は、中央部が22.5°の角度をつけたフランジで分割されているので、フランジの取付方向を変えるだけで直立型と45°傾斜型のどちらにもすることができます。
給油口BOX内では給油口の下の半分をチェーンレンチなどの工具で先に取付け、その後、上の半分を2本のボルトで締付ければOKです。
地下タンクの直上給油に使用
(直立型として使用する)
給油口BOX内に取付
(45°傾斜型として使用する)
写真の油面指示計は(株)工技研究所製のものを取付けた一例です。
