  • 少量危険物専用 直埋式(コロッケ式)
  • 【寸法表】

    寸法一覧表(直埋コロッケ式)

    躯体寸法図
    少量危険物専用 直埋式(コロッケ式)

    機種呼称 タンク容量(L) A mm B mm C mm D mm タンク板厚 t mm マンホールの数 支柱の数
    少量危険物
    (マンホール1ヶ型)1000型
    990L 2600 1600 1960 2120 4.5 1ヶ 4本
    少量危険物
    (マンホール1ヶ型)1500型
    1,500L 3300 1600 1960 2120 4.5 1ヶ 4本
    少量危険物
    (マンホール1ヶ型)1900型
    1,900L 3300 1700 2060 2220 4.5 1ヶ 4本
    少量危険物
    (マンホール2ヶ型)1000型
    990L 3300 1600 1860 2070 4.5 2ヶ 4本
    少量危険物
    (マンホール2ヶ型)1500型
    1,500L 3700 1700 1960 2170 4.5 2ヶ 4本
    少量危険物
    (マンホール2ヶ型)1900型
    1,900L 3750 1800 2060 2270 6.0 2ヶ 4本

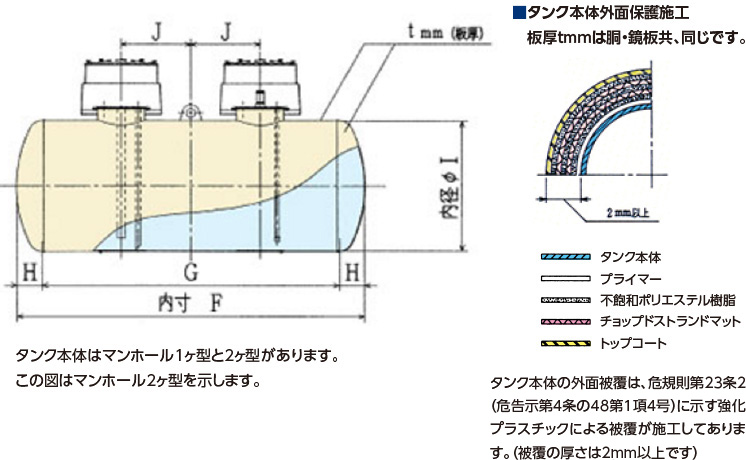

    タンク本体の寸法図

    寸法図

    機種呼称 Fmm Gmm Hmm Iφmm Jmm 板厚tmm マンホール数
    (純正マンホール)
    少量危険物(マンホール1ヶ型)1000型 1,810 1,460 175 900 - 4.5 1ヶ
    少量危険物(マンホール1ヶ型)1500型 2,620 2,270 175 900 - 4.5 1ヶ
    少量危険物(マンホール1ヶ型)1900型 2,583 2,175 204 1,050 - 4.5 1ヶ
    少量危険物(マンホール2ヶ型)1000型 2,532 2,240 146 750 600 4.5 2ヶ
    少量危険物(マンホール2ヶ型)1500型 3,052 2,720 166 850 600 4.5 2ヶ
    少量危険物(マンホール2ヶ型)1900型 3,108 2,740 184 950 600 4.5 2ヶ
    タンク内容積の計算方法 タンク内容積=(πr^2G)+(0,09896I^3×2)

    【重量表】
    重量表 基礎パーツ 上部パーツ タンク本体 支柱(1本)
    機種呼称 基礎とタンクのセット重量(ton) 基礎だけの単体重量(ton) 上部スラブの単体重量(ton) 被覆を含むタンクの単体重量(ton) 単体重量(ton)
    少危専用(マンホール1ケ型)1000型 3.9ton 3.6ton 3.0ton 0.29ton 0.20ton(4)
    少危専用(マンホール1ケ型)1500型 4.9 4.5 3.9 0.42 0.22(4)
    少危専用(マンホール1ケ型)1900型 5.2 4.8 4.1 0.46 0.23(4)
    少危専用(マンホール2ケ型)1000型 5.0 4.7 3.9 0.3 0.17(4)
    少危専用(マンホール2ケ型)1500型 5.9 5.5 4.5 0.4 0.18(4)
    少危専用(マンホール2ケ型)1900型 6.5 5.9 4.8 0.6 0.19(4)
    支柱の数↑
